YTONG SUSTAV za energetski učinkovitu, jednostavnu i brzu gradnju sadrži:

Ytong elemente za zidanje vanjskih i unutarnjih zidova:



Ytong termoblokovi

Ytong zidni blokovi

Ytong protupotresne zidni blokovi

Ytong “U” elementi

Ytong “L” elementi



Dodatne elemente za kvalitetnu gradnju Ytong sustavom gradnje:



Ytong tankoslojni mort

Ytong alati

Ytong pričvrsni pribor



Prednosti gradnje s Ytongom



Ytong elemente za zidanje pregradnih zidova i razna oblaganja:



Ytong zidne ploče

Ytong ploče

Ytong plosnati nadvoji



Ytong sustav za strop i krov – Ytong strop



Multipor – mineralna termoizolacijska ploča



Elementi za zidanje vanjskih i unutarnjih zidova

Ytong termoblokovi

  • izvrsna toplinska izolacija
  • masivna i stabilna konstrukcija
  • precizne dimenzije blokova – brza i jednostavna gradnja
  • vrhunska protupožarna i protupotresna svojstva

Primjena

Ytong termoblokovi upotrebljavaju se za zidanje vanjskih nosivih i ispunskih zidova za sve vrste građevina. Kod vanjskih zidova zidanih ovim blokovima dodatna toplinska izolacija nije potrebna. Radi smanjenja potrošnje skupe energije za grijanje i hlađenje građevina, preporuča se gradnja vanjskih zidova TERMOBLOKOVIMA debljine čak i 40cm, ovisno o klimatskom području.

Oznaka proizvodaLDHGrupa proizvoda (marka)Srednja vrijednost tlačne čvrstoćeObujamska masaProjektne vrijednosti toplinske vodljivostiKoeficijent prolaska toplineVrijednost zvučne zaštite obostrano ožbukanogRazred požarne otpornosti
mmmmmmN/mm2/t/m3N/mm2kg/m3W/mKW/m2KdB
TB 30/206253002002,5/0,402,54000,1200,3845REI-M 90
TB 30/20+6253002002,5/0,352,53500,1000,3245REI-M 90
TB 30/20*6253002004,0/0,504,05000,1500,4649REI-M 90
TB 40/206254002002,5/0,402,54000,1200,2948REI-M 180
TB 30/20+6254002002,5/0,352,53500,1000,2449REI-M 180
TB 30/20*6254002004,0/0,504,05000,1500,3551REI-M 180

Ytong zidni blokovi

Ytong zidni blokovi
  • vrhunska toplinska izolacija
  • više neto prostora kuće
  • odlična protupotresna svojstva
  • odlična protupožarna svojstva
  • riješena zvučna izolacija

Primjena

Ytong zidni blokovi upotrebljavaju se za zidanje nosivih unutrašnjih i vanjskih, te ispunskih vanjskih zidova za razne građevine. Idealni su za rekonstrukcije i nadogradnje postojećih građevina, lagani su pa manje opterećuju konstrukciju. Za manje građevine s manjim opterećenjima upotrebljavaju se zidni blokovi čvrstoće 2,5/0,35, a kod viših građevina upotrebljavaju se za donje etaže zidni blokovi veće čvrstoće, odnosno 4,0/0,50. Za zidove između stanova odnosno između dva prostora gdje se zahtijeva veća zvučna izolacija (52dB), upotrebljava se zidni blok ZBZ 25/20*, obujamske mase 0,65t/m3.

Oznaka proizvodaLDHGrupa proizvoda (marka)Srednja vrijednost tlačne čvrstoćeObujamska masaProjektne vrijednosti toplinske vodljivostiKoeficijent prolaska toplineVrijednost zvučne zaštite obostrano ožbukanogRazred požarne otpornosti
mmmmmmN/mm2/t/m3N/mm2kg/m3W/mKW/m2KdB
ZB 206252002502,5/0,402,54000,1200,5443REI 240
ZB 20+6252002502,5/0,352,53500,1000,4641REI 240
ZB 20/206252002002,5/0,402,54000,1200,5443REI 240
ZB 20/20+6252002002,5/0,352,53500,1000,4841REI 240
ZB 256252502502,5/0,402,54000,1200,4444REI 240
ZB 25+6252502502,5/0,352,53500,1000,3844REI 240
ZB 25*6252502504,0/0,504,05000,1500,5447REI 240
ZB 25/206252502002,5/0,402,54000,1200,4444REI 240
ZB 25/20+6252502002,5/0,352,53500,1000,3844REI 240
ZB 25/20*6252502004,0/0,504,05000,1500,5447REI 240
ZBZ 25*6252502004,0/0,654,06500,2000,7053REI 180

Ytong protupotresni blokovi

Ytong protupotresni blokovi
  • jednostavno rješenje toplinskih mostova
  • optimalan utrošak armature i betona – brza gradnja bez dodatne oplate

Primjena

Ytong protupotresni zidni blokovi upotrebljavaju se za izradu vertikalnih protupotresnih AB serklaža na uglovima vanjskih zidova te kod spojeva vanjskih zidova s unutrašnjim nosivim zidovima.

Oznaka proizvodaLDHOtvorGrupa proizvoda (marka)Srednja vrijednost tlačne čvrstoćeObujamska masaProjektne vrijednosti toplinske vodljivosti
mmmmmmmmN/mm2/t/m3N/mm2kg/m3W/mK
PB 30/20600300200Ø 2002,5/0,402,54000,120
PB 40/20600400200Ø 2002,5/0,402,54000,120

Ytong U elementi

Ytong U elementi
  • jednostavno rješenje toplinskih mostova
  • optimalan utrošak armature i betona
  • brza gradnja bez dodatne oplate
  • izrada nadvoja i greda uz minimalno podupiranje

Upotreba

Ytong “U” elementi upotrebljavaju se za izradu AB horizontalnih i kosih serklaža, nadvoja i greda. Oni su trostrana oplata i toplinska zaštita.

Oznaka proizvodaLDHGrupa proizvoda (marka)DVDUSrednja vrijednost tlačne čvrstoćeObujamska masaProjektne vrijednosti toplinske vodljivosti
mmmmmmN/mm2/t/m3mmmmN/mm2kg/m3W/mK
UP 256002502503,0/0,4550503,04500,130
UP 306003002503,0/0,4550503,04500,130
UP 406004002503,0/0,4575503,04500,130

Ytong L elementi

Ytong L elementi
  • jednostavno rješenje toplinskih mostova
  • optimalan utrošak armature i betona
  • brza gradnja bez dodatne oplate

Primjena

“L” elementi koriste se za izradu AB horizontalnih i kosih serklaža. Oni su dvostrana oplata i toplinska zaštita.

Oznaka proizvodaLDHGrupa proizvoda (marka)DVDUSrednja vrijednost tlačne čvrstoćeObujamska masaProjektne vrijednosti toplinske vodljivosti
mmmmmmN/mm2/t/m3mmmmN/mm2kg/m3W/mK
LP 256002502503,0/0,4550503,04500,130
LP 25/206002502003,0/0,4550503,04500,130
LP 306003002503,0/0,4550503,04500,130
LP 30/206003002003,0/0,4550503,04500,130
LP 406004002503,0/0,4550753,04500,130
LP 40/206004002003,0/0,4550753,04500,130

Ytong zidne ploče

  • brza, čista i jednostavna gradnja
  • jednostavna i precizna ugradnja instalacija
  • minimum otpada
  • velike mogućnosti oblikovanja – odlična protupožarna svojstva

Primjena

Ytong zidne ploče upotrebljavaju se za zidanje unutrašnjih nenosivih pregradnih zidova.

Zbog male težine, brze i čiste gradnje te lake obradivosti, nezamjenjive su kod novogradnje, kao i kod adaptacija postojećih stambenih i drugih građevina.

Oznaka proizvodaLDHGrupa proizvoda (marka)Srednja vrijednost tlačne čvrstoćeObujamska masaProjektne vrijednosti toplinske vodljivostiVrijednost zvučne zaštite obostrano ožbukanogRazred požarne otpornosti
mmmmmmN/mm2/t/m3N/mm2kg/m3W/mKdB
ZP 106251002503,0/0,453,04500,13037EI 120
ZP 10/506251005003,0/0,453,04500,13037EI 120
ZP 12,56251252503,0/0,453,04500,13038EI 120
ZP 156251502503,0/0,453,04500,13041EI 180

Ytong ploče

  • brza, čista i jednostavna gradnja
  • jednostavna i precizna ugradnja instalacija
  • minimum otpada
  • velike mogućnosti oblikovanja -odlična protupožarna svojstva

Primjena

Zbog male debljine, a velike površine, Ytong ploče su idealne za završne radove u interijerima građevina, prije svega kod oblaganja kupaonskih kada, tuš kabina, kamina te za zatvaranja ili obzidavanja instalacijskih kanala i otvora.

Oznaka proizvodaLDHGrupa proizvoda (marka)Srednja vrijednost tlačne čvrstoćeObujamska masaProjektne vrijednosti toplinske vodljivostiVrijednost zvučne zaštite obostrano ožbukanogRazred požarne otpornosti
mmmmmmN/mm2/t/m3N/mm2kg/m3W/mKdB
P 5625502503,0/0,453,04500,13035-
P 7,5625752503,0/0,453,04500,13036EI 60

Ytong plosnati nadvoji

  • jednostavna primjena
  • minimalna težina
  • visoka nosivost pri spajanju d dograđenim zidom
  • minimalizacija toplinskih mostova
  • odlična protupožarna otpornost

Primjena

Ytong plosnati nadvoji koriste se god gradnje pregradnih zidova 10; 12,5 i 15 cm, te za nosive zidove 20; 25; 30 i 40 cm.

Oznaka proizvodaLDHMaksimalni svijetli otvorTežina125250375500625750
mmmmmmmmkg
PL - NAD 12,5/15015001251241100194,611,021,032,232,232,2
PL - NAD 12,5/20020001251241500263,06,410,716,325,026,2
PL - NAD 15/15015001501241100235,513,225,238,638,638,6
PL - NAD 15/20020001501241500313,77,712,819,630,031,4

Ytong stropni blokovi

  • Lagana, a izuzetno nosiva konstrukcija
  • Mala težina konstrukcije: 150 -175 kg/m2
  • Izvodi se bez tlačne ploče
  • Jednostavno za ugradnju – mali utrošak betona
  • Konstrukcija s minimalno podupiranja
  • Mogućnost izrade površina neobičnih i specifičnih oblika
  • Gredice se proizvode «po mjeri», prilagođeno konkretnom projektu
  • Koristi se već nakon 24 sata od trenutka betoniranja gredica
  • Nosiva konstrukcija s najboljom toplinskom izolacijom
  • Vrhunska otpornost na požar i potres
  • Ugodna mikroklima u prostoru postignuta odličnom paropropustnošću
  • Otpornost na nametnike (crvotočine, gljivice, bakterije i slično)

Primjena

Ytong strop upotrebljava se za izradu međukatnih i krovnih konstrukcija, konzola, vijenaca i stubišta. Mogućnost rekonstrukcija starog drvenog grednika bez radova u donjem prostoru. Nezamijenjiv je kod nadogradnje, rekonstrukcije i renovacije objekata.

Oznaka proizvodaLDHGrupa proizvoda (marka)Srednja vrijednost tlačne čvrstoćeObujamska masa
mmmmmmN/mm2/t/m3N/mm2kg/m3
SB 25/156252501504,0/0,504,0500

Ytong tankoslojni mort

Ytong tankoslojni mort
  • brza i jednostavna priprema
  • jednostavno nanošenje morta
  • minimalna potrošnja uz tankoslojni nanos do 2 mm

Primjena

Upotrebljava se za zidanje Ytong građevinskim elementima te je posebno prilagođen strukturi Ytong materijala. Jedini je tankoslojni mort koji po svemu odgovara gradnji Ytong elementima.

Upotrebom Ytong tankoslojnog morta ne dolazi do pojave toplinskih mostova u sustavu zida. Visoka kvaliteta Ytong tankoslojnog morta u konačnici uvjetuje veću čvrstoći Ytong zida.

Oznaka proizvodaPotrošnjaZidanje na temperaturiTlačna čvrstoćaPakiranje
kg/m3N/mm2kg
Ytong TM bijeli 25kg18+5 °C do +25 °C1025

Ytong alati i pričvrsni pribor

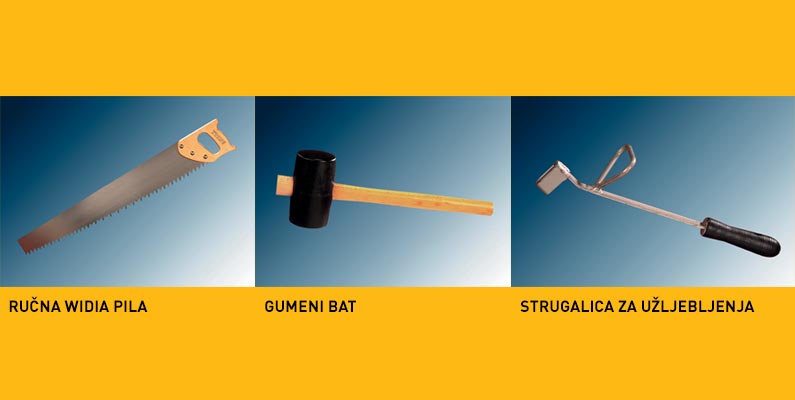

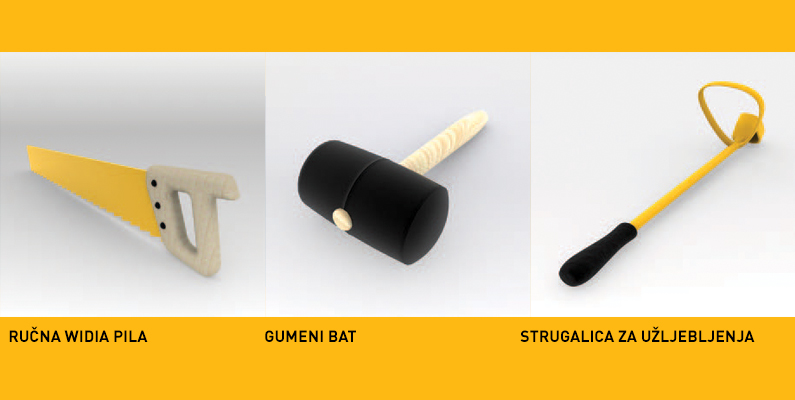

Ručna Widia pila

Ova posebna pila služi za rezanje Ytong blokova. Dugotrajna je i visoko otporna na trošenje.

Gumeni bat

Služi za poravnavanje blokova pri zidanju. Možete ga koristiti i za «iskucavanje» viška materijala, zajedno s dlijetom, kod umjetničkog oblikovanja Ytong ploča i blokova.

Strugalica za užljebljenja

Služi za izradu kanalića, žljebova i drugih utora u Ytong blokovima. Trebat će Vam kod postavljanja instalacija, ali i u drugim prilikama.

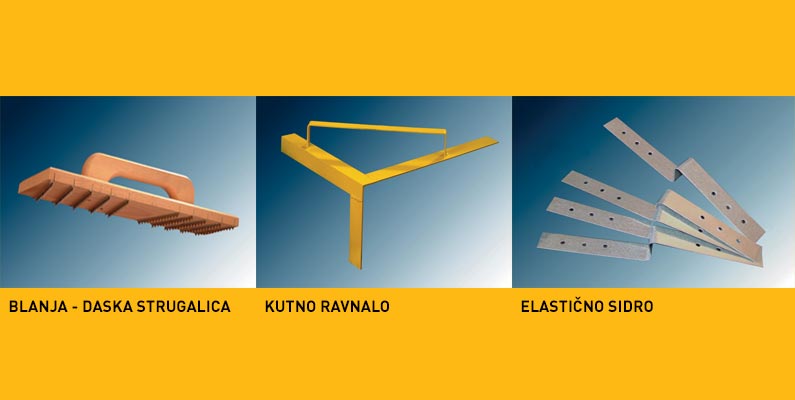

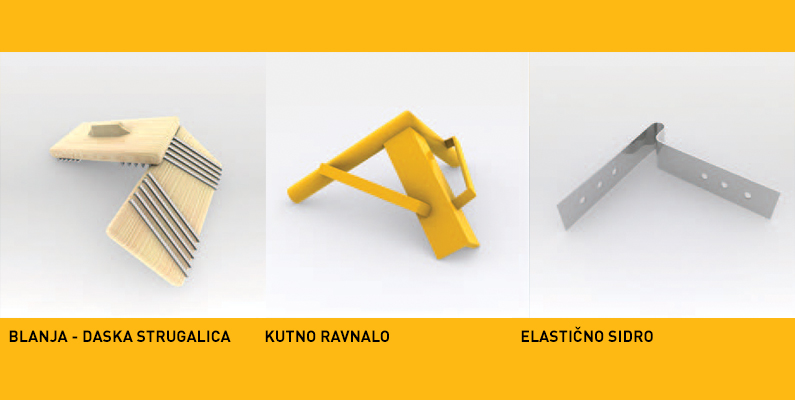

Blanja – daska strugalica

Njome ćete brzo i lako površinski obraditi Ytong blokove i zidove.

Kutno ravnalo

Ova neobična alatka poslužit će Vam za pravokutno i ravno piljenje Ytong blokova.

Elastično sidro

Ukoliko ćete u procesu renoviranja u svoje prostore ugrađivati pregradne zidove trebat će vam i ovaj alat. Od pocinčanog lima je i namijenjen spajanju nosivih i nenosivih zidova.

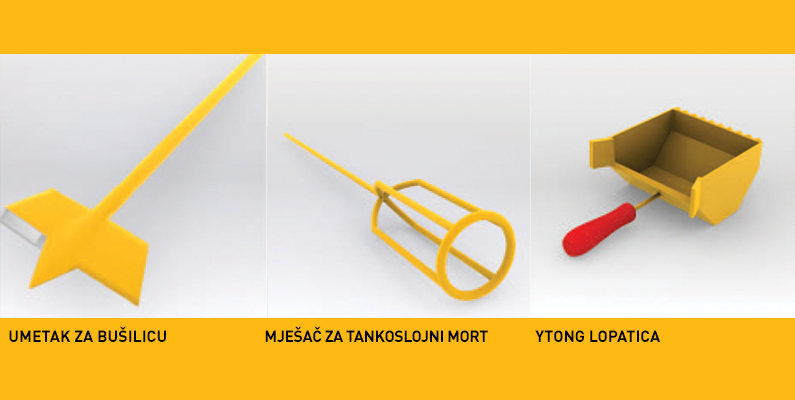

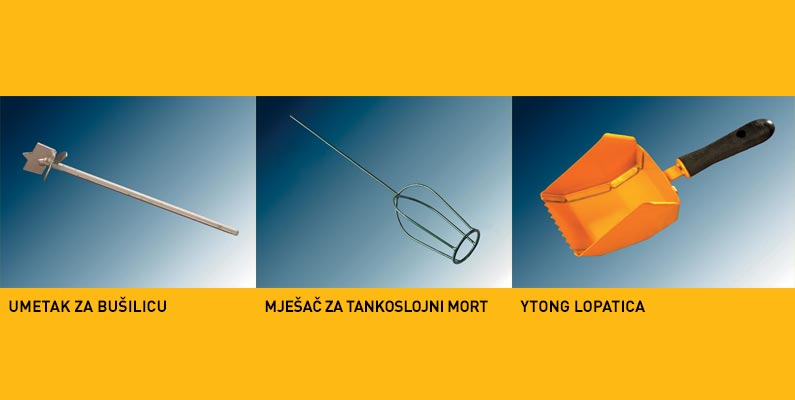

Umetak za bušilicu

Njime ćete lako izbušiti rupe u Ytong zidu dubine 300 mm i promjera do 80 mm za vodovodne, elektro i plinske instalacije.

Mješač za tankoslojni mort

Samo ime mu govori – njime ćete lako izmješati smjesu za tankoslojni mort.

Ytong lopatica

Širina ovog alata odgovara širini Ytong bloka, odnosno zida. Služi za tankoslojni nanos morta.

Multipor

Multipor je mineralna, negoriva i prirodna termoizolacijska ploča za višestruku i fleksibilnu primjenu.

Razlikujemo:

Sastoji se od prirodnih sirovina:

  • vapna
  • pijeska
  • cementa
  • vode

Zašto upotrijebiti Multipor termoizolacijske ploče?

Multipor je termoizolacijski materijal s velikim prednostima u odnosu na konvencionalne materijale slične namjene; u slučaju kombinacije s Ytong zidovima, prednost je u najboljoj mogućoj toplinskoj izolaciji gotovog zida te istoj strukturi izolativnog i nosivog zida! Multipor je u potpunosti negoriv (klasa A1) te je iznimno paropropustan. Ujedno ima bolju tlačnu čvrstoću od npr. kamene vune.

ŠifraLDHkom. na paletim3 na paletim2 na paletim2 / m3kom / m3m3 / komTežina palete (kg)
mmmmmm
09210301600505001201.800036,0020,0066,670,01500312
0921040160075500801.800024,0013,3344,440,02250312
09210501600100500641.920019,2010,0033,330,03000330
09210601600125500481.800014,408,0026,670,03750312
09210701600150500401.800012,006,6722,220,04500312
09210901600200500321.92009,605,0016,670,06000330

Multipor laki mort

Laki mineralni mort za lijepljenje Multipor ploča na unutrašnje zidove i stropove, te armiranje i izravnavanje unutrašnjih Multipor obloga.

Naziv proizvodaBroj vreća na paletiTežina vreće (kg)Težina palete (kg)Potrošnja za lijepljenje pločaPotrošnja za gletanje
Multipor laki mineralni mort35207203,5 - 4,0 kg/m23,5 - 4,0 kg/m2

BRZA GRADNJA

Brza, jednostavna i stoga ekonomična gradnja, osnovna je prednost Ytong građevinskog sustava. Blokovi za građenje su velikih dimenzija, priprema za gradnju je brza, upotrebljava se tanki sloj žbuke, a specijalizirani Ytong alati pružaju maksimalnu učinkovitost pri radu. Sustav ne zahtijeva alate ili druge materijale kao što su pijesak, cement ili miješalica. mikser. Gradilište stoga ostaje jednostavnim za održavanje, čisto i uredno.

  • brzu gradnju omogućavaju Ytong elementi, koji, radi male težine, mogu biti većih dimenzija u odnosu na druge slične vrste materijala
  • zidanje je lakše i preciznije zbog blokova s perom i utorom, te točnih i preciznih dimenzija Ytong elemenata.
  • kod optimalnog nanošenja Ytong tankoslojne žbuke u debljini od 2-3 mm zid je napravljen ravno i gotovo bez fuga, pa se, u skladu s tim, zid zaglađuje samo masom za izravnavanje ili obrađuje pomoću tankoslojne unutarnje žbuke.
  • sustav za građenje Ytong sadrži sve elemente za brzu i točnu primjenu u objektu, od temelja do krova. Izgrađena ovim sustavom struktura je sigurna od potres, homogena i bez toplinskih mostova.

Način gradnje sa Ytongom je 2,5 puta brži od građenja opekom.

JEDNOSTAVNO RUKOVANJE

Korištenje Ytong sustava u svim fazama gradnje donosi niz prednosti. Zidni blokovi su lagani, na bočnim stranama imaju utor, pero i mjesto za hvatanje što omogućava lakše prenošenje i bržu ugradnju. Nadvojima, krovnim i stropnim pločama omogućena je montažna gradnja. U svim fazama preporuča se korištenje Ytong tankoslojnog ljepila u debljini od 2 do 3 mm. Za maksimalni učinak tu su i profesionalni Ytong alati.

PRECIZNOST IZVEDBE

Elementi Ytong sustava su pažljivo dizajnirani, uz toleranciju do max. +/- 2 mm, što je visoka preciznost dimenzija i kao takva osnova za točnu izgradnju objekta. Korištenje Ytong tankoslojne žbuke minimalna širina fuge je samo 2 do 3 mm. Stoga, korekcije gotovo da i nisu potrebne, što objektu daje monolitnost u strukturi, u konstrukcijskom, izolacijskom i vizualnom smislu. Prednost gradnje s Ytongom je dvostruka: trošimo manje žbuke za spajanje elemenata i manje je žbuke potrebno pri završnim radovima.

Za završnu obradu zidova preporuča se tanki sloj unutarnje i vanjske žbuke. Maksimalan učinak brze i visoke kvalitete gradnje postiže dodatno uz korištenje Ytong alata.

IZVEDBA INSTALACIJA

Ugradnja instalacija u zgradama izgrađenim od Ytong materijala je do 35% brža od ugradnje u zgradama od drugih materijala. O ugradnji instalacije se ne treba razmišljati prilikom gradnje već se one ugrađuju po završetku objekta. Sa specijaliziranim Ytong alatom (strugačem utora, nastavkom na bušilici za izradu otvora ili proboja) mogu se s minimalnim intervencijama u zidu dobiti brazde za ugradnju instalacija, a koje se potom i lako popune jer su rupe znatno manje od onih u zidu od opeke. Za usporedbu: u obiteljskoj kući Ytong izrađuju se montažni utoru u četiri dana, dok je u kući od cigle za obavljanje takvih poslova potrebno dva i više dana. Zid od Ytonga, i nakon struganja žljebova i ugradnje instalacije ostaje stabilan.

ZAVRŠNI RADOVI

Zid napravljen od Ytong elemenata omogućava jednostavnu i brzu ugradnju unutarnje i vanjske žbuke.

Unutarnja obrada je jednostavna. Kod precizno izvedenih, ravnih zidova obrada se obavlja samo masom za gletanje. Također, može se koristiti i tankoslojna žbuka koja se nanosi u debljini od 6 do 8 mm. Time se u potpunosti iskorištavaju prednosti ovakvog sustava gradnje.

Za vanjsku obradu vrijedi upozorenje kako već debljina Ytong zida od 40 cm pružaja dovoljnu toplinsku izolaciju kojoj nije potrebna dodatna. Za završni sloj koristi se tankoslojna vanjska fasada debljine 15 mm koja se izravno nanosi na zid bez prethodnih dodatnih zahvata na njemu. Graditeljima se savjetuje i preporuča da pri zidanju Ytong elementima upotrebljavaju za tu namjenu razvijene i isprobane Ytong materijale.

SUSTAV GRADNJE

Ytong građevinski elementi velikih dimenzija i male težine omogućavaju 2,5 puta bržu gradnju od one ostvarene u graditeljstvu konvencionalnih konstrukcija i materijala.
